Buick Encore: Secondary and Configurable Customer Controls
Schematic wiring diagrams
STEERING WHEEL SECONDARY/CONFIGURABLE CONTROL WIRING SCHEMATICS
(ENCORE)
Steering Wheel Control System
.jpg)

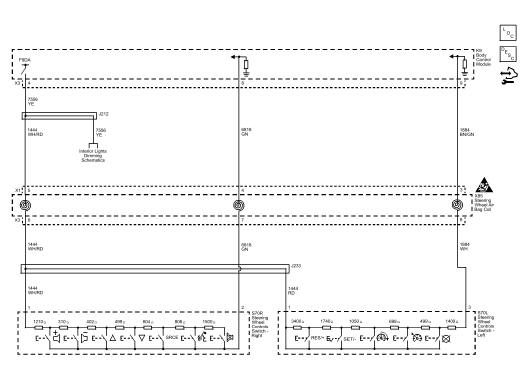

Fig. 1: Steering Wheel Control System
STEERING WHEEL SECONDARY/CONFIGURABLE CONTROL WIRING SCHEMATICS (Encore)
Steering Wheel Control System
.jpg)

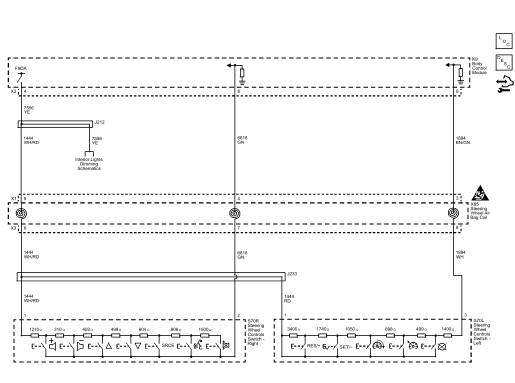

Fig. 2: Steering Wheel Control System
